Затвор  стальной межфланцевый Ду50-400 Ру1,6МПа
влево
  • Затвор  стальной межфланцевый Ду50-400 Ру1,6МПа, фото 2
  • Затвор  стальной межфланцевый Ду50-400 Ру1,6МПа, фото 3
  • Затвор  стальной межфланцевый Ду50-400 Ру1,6МПа, фото 4
вправо

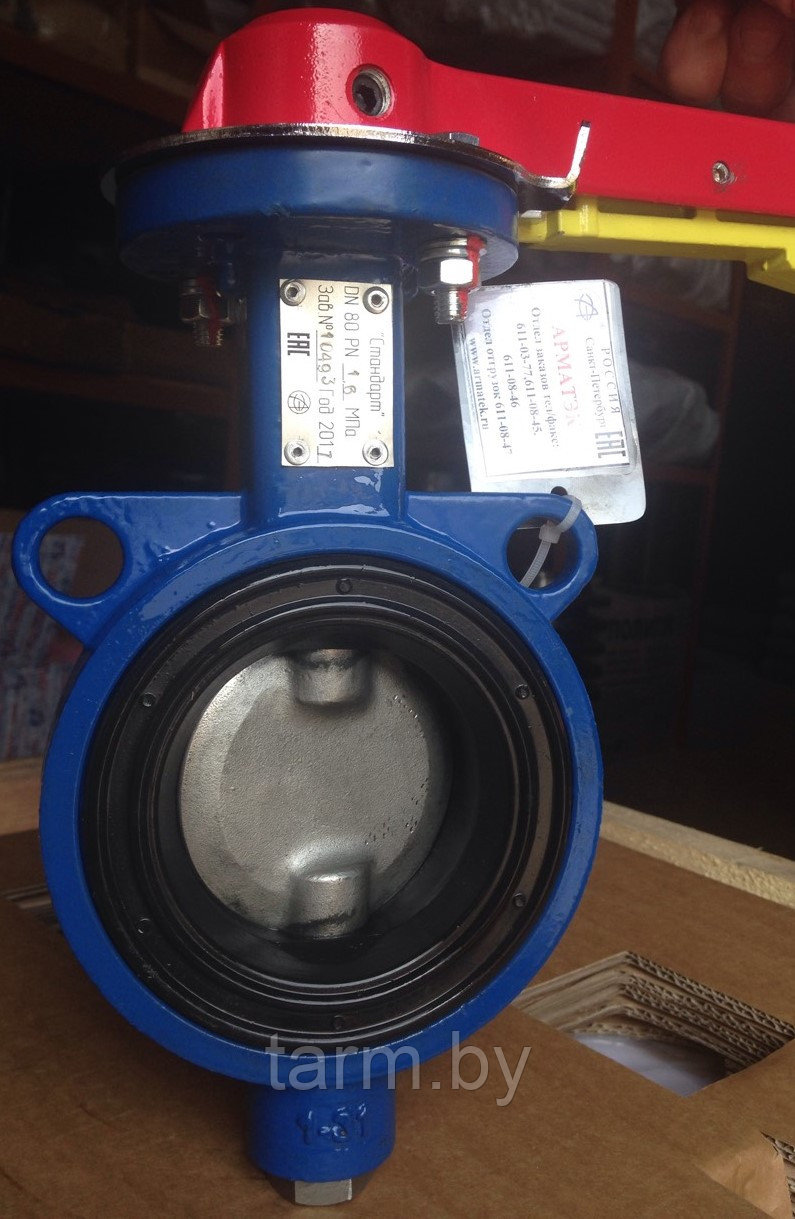

Затвор стальной межфланцевый Ду50-400 Ру1,6МПа

  • Под заказ
  • Оптом и в розницу
clockОтправка с 14 декабря 2022

Цену уточняйте

+375 (17) 319-53-33
  • +375 (17) 319-54-44
  • +375 (29) 668-97-07
    Ирина Багрянцева
  • +375 (29) 668-80-81
    Андрей Дивин
возврат товара в течение 14 дней по договоренности
Затвор стальной межфланцевый Ду50-400 Ру1,6МПаЗатвор  стальной межфланцевый Ду50-400 Ру1,6МПа
Цену уточняйте
Под заказ
+375 (17) 319-53-33
  • +375 (17) 319-54-44
  • +375 (29) 668-97-07
    Ирина Багрянцева
  • +375 (29) 668-80-81
    Андрей Дивин
Описание
Информация для заказа

Состав, устройство и работа затвора

 Каждый затвор состоит  из следующих основных узлов и деталей:

  • неразъемный корпус;
  • эластомерный вкладыш;
  • диск без покрытия (углеродистая или нержавеющая сталь, титан);
  • диск с покрытием (гумированный или футерованный) только для dn 32-100;
  • оси разъемные/неразъемные;
  • узел уплотнения по оси.

Назначение и технические данные

Затворы предназначены для эксплуатации в технологических системах:

Расходные характеристики дисковых затворов поворотных Стандарт приведены в приложении Б.

Дисковые затворы поворотные Стандарт изготавливаются с различными видами управления:

  • с рукояткой для DN 50…300, может комплектоваться блоком концевых выключателей (БКВ);
  • с редуктором для DN 50…300, может комплектоваться БКВ;
  • с пневмогидроприводом для DN 50…300, может комплектоваться БКВ, пневмораспределителем, пневмопозиционером, гидрораспределителем, ручным дублеро;
  • с пневмоприводом для DN 50…300, может комплектоваться БКВ, пневмораспределителем, пневмопозиционером, ручным дублером;
  • с электроприводом для DN 50…300.

Установочное положение затворов на трубопроводе — любое, не противоречащее правилам установки приводного механизма. Рекомендуется на рабочих средах, содержащих механические включения, устанавливать затвор осью поворота диска горизонтально.

Герметичность затвора — без видимых протечек, класс А по ГОСТ Р 54808-2011.

Коэффициент гидравлического сопротивления не более 1,0 при полностью открытом затворе.

Направление движения рабочей среды — двустороннее.

Присоединение к трубопроводу межфланцевое.

При межфланцевом присоединении затвор устанавливается между фланцами, приваренными к трубопроводу. Присоединительные размеры фланцев по ГОСТ12815-80 на РN 1,0 МПа, исполнение 1, для затворов на PN 0,6 и 1,0 МПа и на РN 1,6 МПа, исполнение 1, для затворов на PN 1,6 МПа.

Рекомендуется применять фланцы по ГОСТ12820-80 или ГОСТ12821-80.

Строительные длины затворов приведены в таблице 1,2. ЗАО «АРМАТЭК» производит затворы дисковые поворотные Стандарт DN 32, 40 со строительной длиной по ГОСТ 3326-86.

Затворы изготавливаются для условий эксплуатации:

  • климатические исполнения У, Т, УХЛ, ОМ категории 1, 2, 3, 4, 5 по ГОСТ 15150;
  • относительная влажность — до 98% при температуре 25 °С.

Масса затворов приведена в таблице 3. Допустимое отклонение от указанной массы затворов ±5%.

Показатели надежности:

  • средний срок службы корпусных деталей — не менее 30 лет;
  • средний срок службы выемных деталей и комплектующих изделий, в том числе резино-технических деталей — не менее 5 лет;
  • средний срок службы между капитальными ремонтами — не менее 5 лет.

Дисковые затворы поворотные серии Стандарт в неразъемном корпусе изготавливаются на РN до 1,6 МПа с DN 50…400 .

Сроки поставки уточняйте у менеджера.

Цена может меняться от выбранной комплектации.

Разнообразие применяемых в данной серии дисков (металлических, гуммированных и футерованных) позволяет эксплуатировать затворы: в системах холодного и горячего водоснабжения, оборотной воды, в водных растворах солей, на большинстве химических сред с механическими примесями.

Конструкция: неразъемный корпус, эластомерный вкладыш, диск с покрытием (гуммированный или футерованный) или диск без покрытия (углеродистая или нержавеющая сталь, титан), оси разъемные/неразъемные.

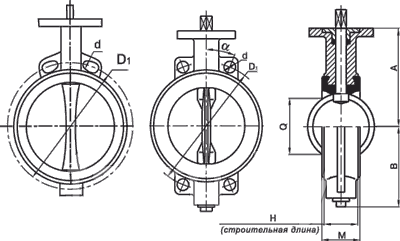

Чертеж, основные размеры и массы  дискового затвора Стандарт АРМАТЭК

DN, мм

Размеры, мм

Масса, кг
не более

Материал корпуса

A

B

Q

M

H

D1

d

α

n*

ВЧШГ

Сталь

50

141

60

24

48

43

125

18

45°

4

2,7

2,75

65

153

70

45

50

46

145

18

45°

4

3,4

3,7

80

158

80

64

51,5

46

160

18

45°

4

4,3

4,7

100

176

90

85

54

51

180

18

22° 30´

8

5,2

5,7

125

191

112

111

60

56

210

18

22° 30´

8

7,2

7,8

150

203

128

139

61

56

240

22

22° 30´

8

8,4

9,1

200

243

155

190

64,5

60

295

22

15° — 22° 30´

2-8

13,4

14,6

250

273

187

240

74,5

67

350-355

26

15°

12

19,8

21,6

300

311

220

289

88

79

400-410

26

15°

12

33,3

36,3

* — где n-число шпилек, необходимых для крепежа затвора на трубопровод









  • Цена: Цену уточняйте
