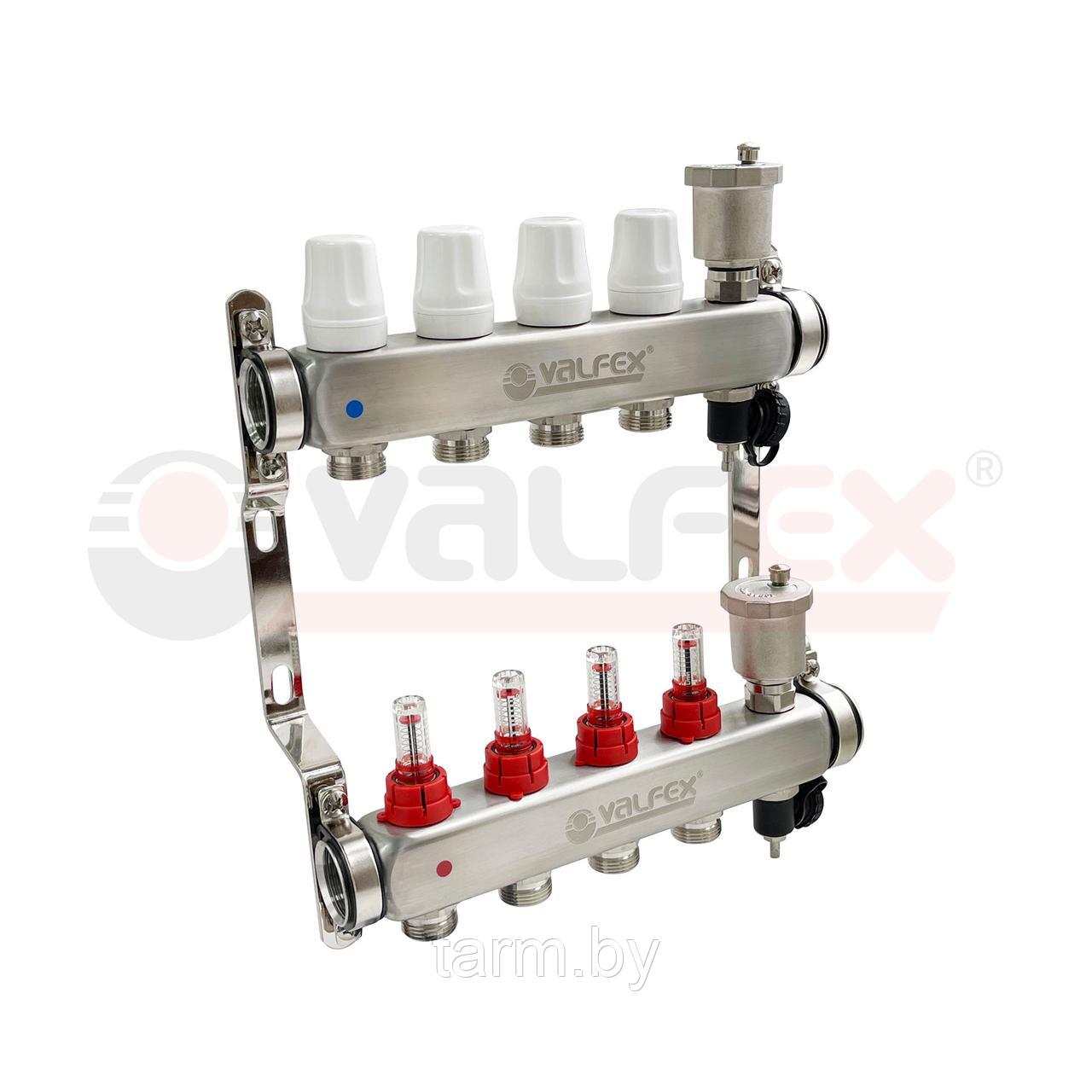

Коллекторная группа 9 вых. из нержавеющей стали с регулирующими клапанами и расходомерами VALFEX

Коллекторная группа из нержавеющей стали со встроенными расходомерами и регулирующими клапанами ТМ VALFEX – позволяет производить балансировку петель при включенном циркуляционном насосе с помощью настроечных клапанов без фиксации, с расходомерами. В комплекте имеются автоматические воздухоотводчики, позволяющие удалять из системы накопление воздуха и газов.

Коллекторная группа состоит из подающего и обратного коллекторов из нержавеющей стали, ручных настроечных клапанов c расходомерами, регулирующих клапанов (с возможностью установки электротермических сервоприводов), автоматических воздухоотводчиков, дренажных клапанов и крепежных кронштейнов.

Коллекторные блоки могут работать как на водяном, так и низкозамерзающем (гликолевом) теплоносителе.

Коллекторные блоки выпускаются с количеством выходов от 3-х до 10-ти.

Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4" (НР)

Состав коллекторного блока:

• Подающий коллектор из нержавеющей стали;
• Обратный коллектор из нержавеющей стали;
• Настроечный клапан с расходомером (3-10 шт);
• Кронштейн из оцинкованной стали (2 шт);
• Регулирующий клапан с колпачком под сервопривод М30*1.5(3-10 шт).

Технические характеристики:

• Номинальное давление, МПа: 6,0
• Максимальная температура рабочей среды, °С: 70
• Условная пропускная способность регулирующего клапана, Kvs: 2,5
• Максимальная температура воздуха, окружающего узел, °С: 50
• Резьба под сервопривод клапана: М30х1,5
• Максимально допустимый перепад давления на регулировочном клапане, МПа: 1,0
• Средний полный срок службы: 25 лет
