Насосно-смесительный узел с байпасом Aqualink, без насоса

Насосно-смесительный узел универсальный с байпасом AQUALINK позволяет смонтировать контур системы отопления и предназначен для распределения, подготовки и регулирования потока теплоносителя в этом контуре.

Изделие предназначено для создания низкотемпературного контура системы отопления с автоматической регулировкой его температуры относительно задаваемой. Узел позволяет произвести монтаж комбинированной схемы подключения коллекторов.

Область применения изделия - теплый пол и стены, обогрев площадок или отдельно стоящих строений индивидуальными приборами отопления.

Комплект поставки

1. Трёхходовой термостатический клапан

2. Балансировочный клапан

3. Гидроблок узла в сборе, 2шт.

4. Термостатическая головка

5. Байпас с монтажным комплектом

6. Монтажный фитинг с накидной гайкой, 6шт.

7. Термометр, 2шт.

Изделие поставляется без циркуляционного насоса.

Технические характеристики:

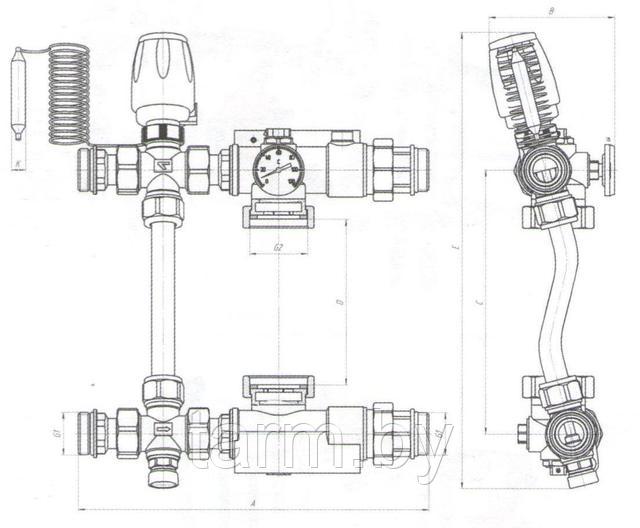

Габаритные и присоединительные размеры:

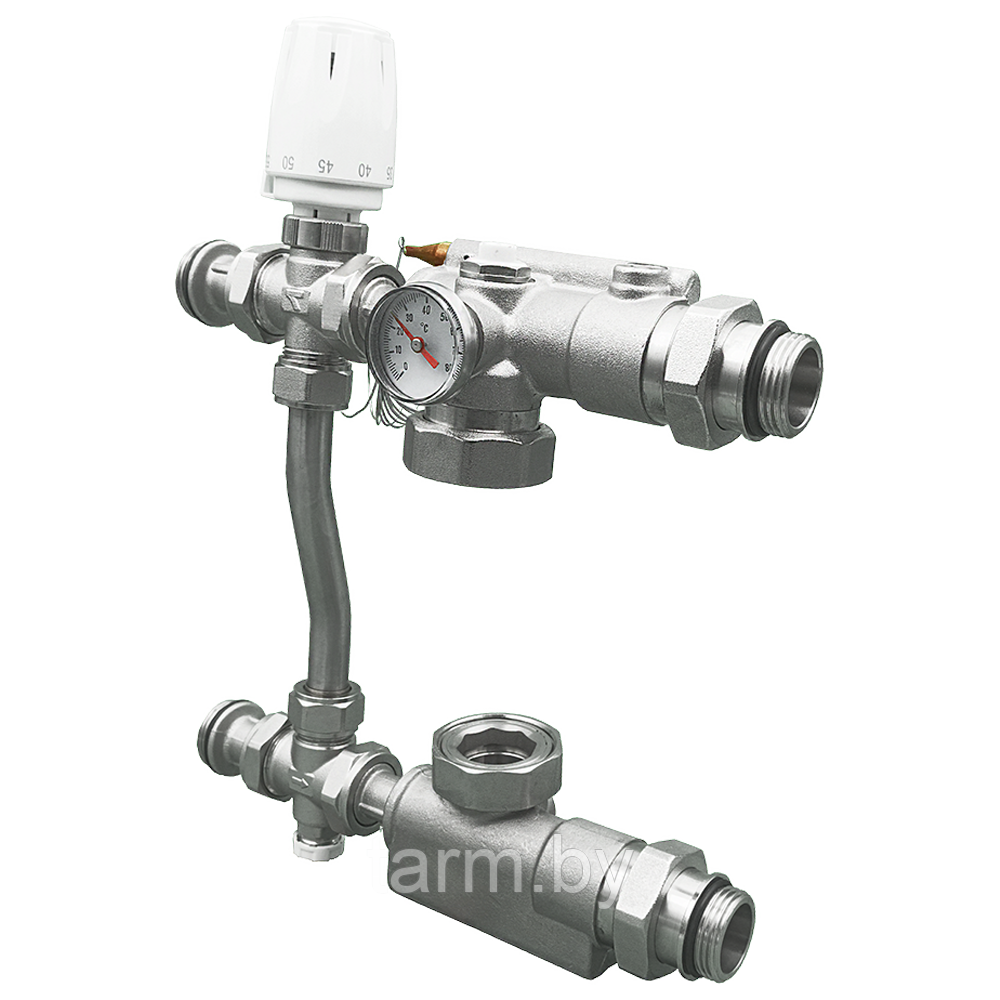

Состав и устройство насосно-смесительного узла

1-термостатическая головка с выносным элементом

2-монтажный фитинг с накидной гайкой 1"

3-трёхходовой термостатический клапан

4-байпас

5-балансировочный клапан

6-воздухоотводчик ручной (кран Маевского)

7-гидроблок узла в сборе

8-монтажный фитинг с накидной гайкой 1 1/2"

9-погружной термометр узла

10-встроенный шаровой кран гидроблока

Принцип работы

Насосно-смесительный узел отвечает за смешение первичного теплоносителя из магистрали подачи и регулирование температуры подачи подготовленного теплоносителя во вторичный контур отопления. Благодаря циркуляционному насосу происходит принудительная циркуляция теплоносителя в системе.

Узел можно устанавливать согласно двум схемам размещения.

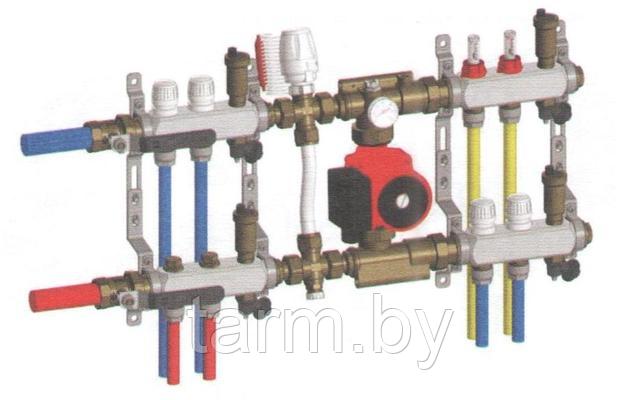

Схема комбинированного подключения I (красный - горячая вода, сини - охлажденная вода, желтый - подготовленная (теплая вода)

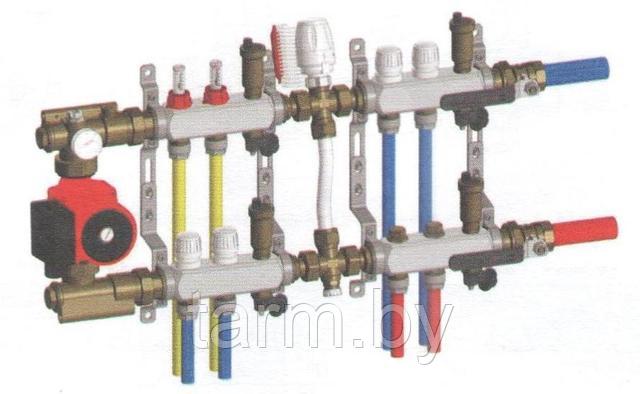

Схема комбинированного подключения II (красный - горячая вода, сини - охлажденная вода, желтый - подготовленная (теплая вода)

Подача теплоносителя с первичного и вторичного контура происходит в нижний гидроблок смесительного узла (п.7), в нем происходит смешение двух потоков с разной температурой.

Циркуляционный насос подает смешанный теплоноситель в верхний гидроблок смесительного узла, и далее в коллектор и трехходовой термостатический клапан (п.3)
