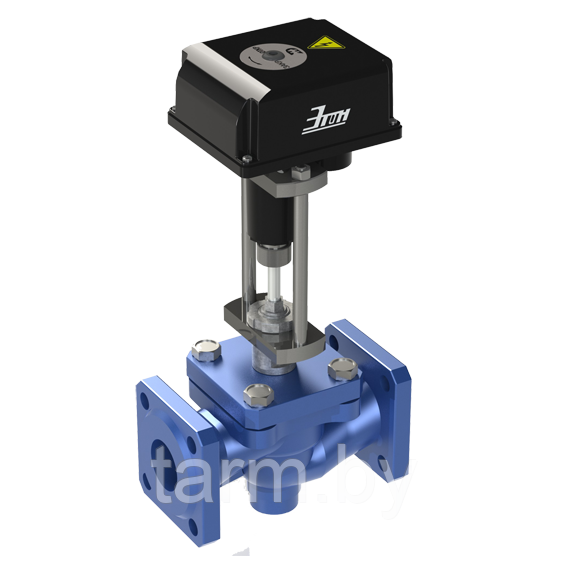

Клапан регулирующий КЗР

Назначение
Предназначены для регулирования и перекрытия потоков среды. Рабочая среда:  вода – до 150°С и другие жидкости сходные по вязкости и совместимые с материалами внутренней части корпуса. Номинальное давление регулируемой среды – до 1,6 МПа.
Корпус изготавливается из чугуна.
Отличие клапанов КЗР и КЗРр состоит в том, что последние имеют конструкцию затвора с разгрузочной камерой, позволяющую уменьшить усилие, необходимое для его закрытия. Это позволяет использовать на клапане исполнительный механизм с малым усилием.
В состав входит электропривод – электромеханический прямоходный исполнительный механизм с шаговым электродвигателем.

Расшифровка условного обозначения:
КЗР-ХХ/ХХ(25кч945нж и 1525кч945нж) и КЗРр-ХХ/ХХ (25ч945нж и 15ч945нж)
КЗР – клапаны запорно-регулирующие, КЗРр – клапаны запорно-регулирующие с гидравлически разгруженным затвором
ХХ/ХХ – номинальный диаметр DN/ эффективный диаметр затворных частей Dэ (диаметр отверстия в седле), мм
0бозначения арматуры в зависимости от  функционального назначения в соответствии с «Номенклатурным каталогом по трубопроводной арматуре, выпускаемой в СНГ»
25 – арматура регулирующая с относительной протечкой в затворе по ГОСТ12893
15 – арматура запорная с герметичностью затвора по ГОСТ9544
кч – материал корпуса: чугун ковкий
ч– материал корпуса: чугун серый
9 – наличие на арматуре электрического провода
45 – порядковый номер фигуры затвора, определяющий ее конструктив

п ― материал уплотнения затворных частей (пластмасса  (фторопласт))
нж –материал уплотнения затворных частей (корозионно-стойкая сталь по стали)


 Гарантийный срок эксплуатации 48 месяцев.

Установочное положение относительно трубопровода– безразлично. Не рекомендуется установка исполнительным механизмом под трубопроводом.  При установке необходимо  учитывать возможность быстрого доступа для пользования ручным перемещением затвора.
